동파방지 열선시공 및 히팅케이블 설치 방법



동파방지 히팅케이블 시공 방법

​

제일 처음 해야 하는 일은 어떤 열선을 시공할 것이냐 입니다.

열선에는 몇가지의 종류가 있습니다.

​

1. 정전력 히팅 케이블

2. 자율제어형 케이블

3. 스노우 멜팅 직렬형 히팅케이블

4. 장거리 히팅 케이블 롱라인 히팅케이블

​

---

1.정전력 히팅케이블

정전력 케이블 의 구성도

​

---

​

​

2. 자율제어형 케이블

자율 제어형 케이블 상세 설명도

​

대한전선의 자율제어형 히팅케이블입니다.

고가이긴 하지만 안정성면에서 우수합니다.

저희 쇼핑몰에서는 안전과 안정성을 추구하여 대한전선과 공식판매대리점을 계약, 운영중입니다. 퀄리티 높은 제품으로 책임지겠습니다.

​

---

3. 저가형 케이블 ( 종류가 많음으로 모두 나열하지 못하지만 싸고 좋은 것은 없습니다. )

​

저가형은 단도직입적으로 말씀드리면 많이 위험합니다.

열선이라 함은 케이블 자체에서 지속적으로 열이 발생하여 배관이나 그 밖의 물체를 얼지 않게 하기 위함입니다.

그러므로 자재 선정에서 신중한것이 중요합니다.

발열 후 안전이 최우선인 케이블은 자율제어형 케이블로 화재에 안전 하며 및 방폭이 되는제품 입니다.

---

두번째로는 시공에 필요한 자자재 및 제어반을 구성하는것입니다.

​

POWER KIT 파워키트 (전원연결반)

그라스크로스 테이프 (석면테이프/열선 고정용)

END CAP 앤드캡 (열선 끝 마무리용)

제어반 (온도 제어용)

​

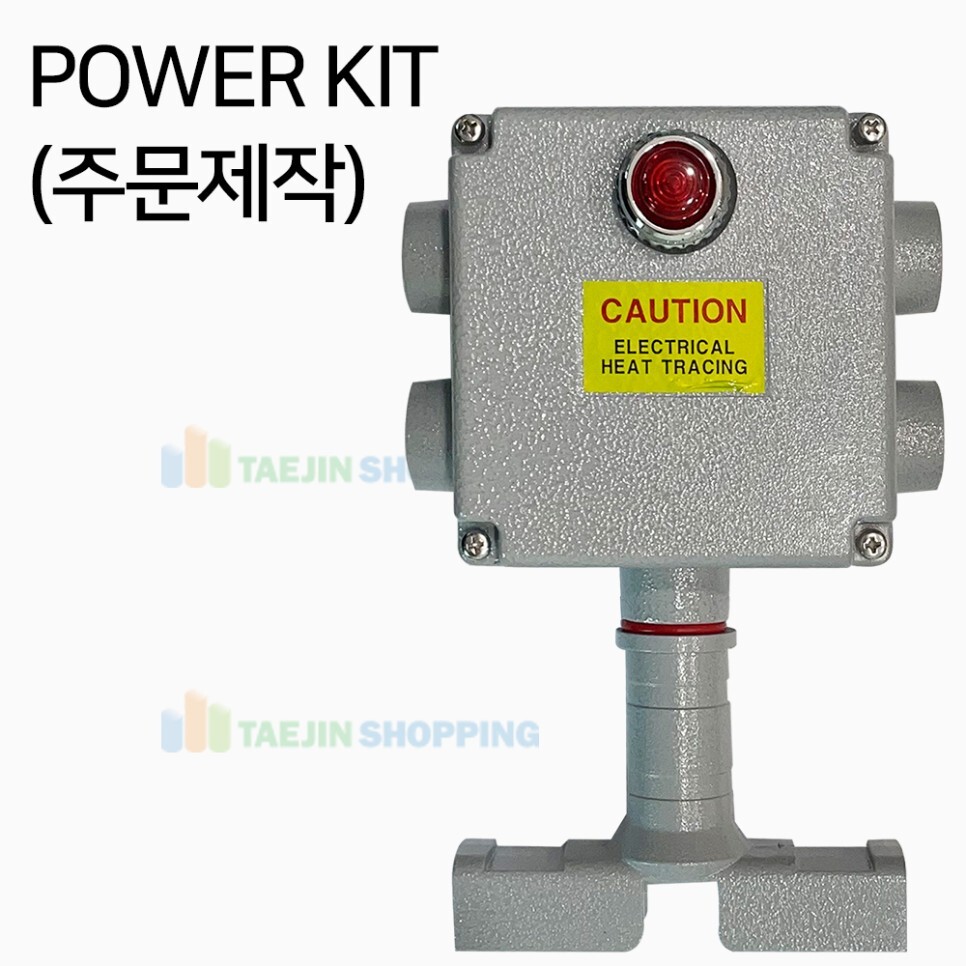

파워키트(POWER KIT)

"전선과 열선을 연결해주는 함" 이라고 보시면 됩니다.

​

파워키트 사용 설명서

​

​

​

위 그림의 단자에 연결을 합니다.

파워키트는 두가지 종류로 주물형과 PVC형 두가지로 나누어 시공합니다.

​

※단가는 1만원에서 2만원정도의 차이가 납니다.

​

​

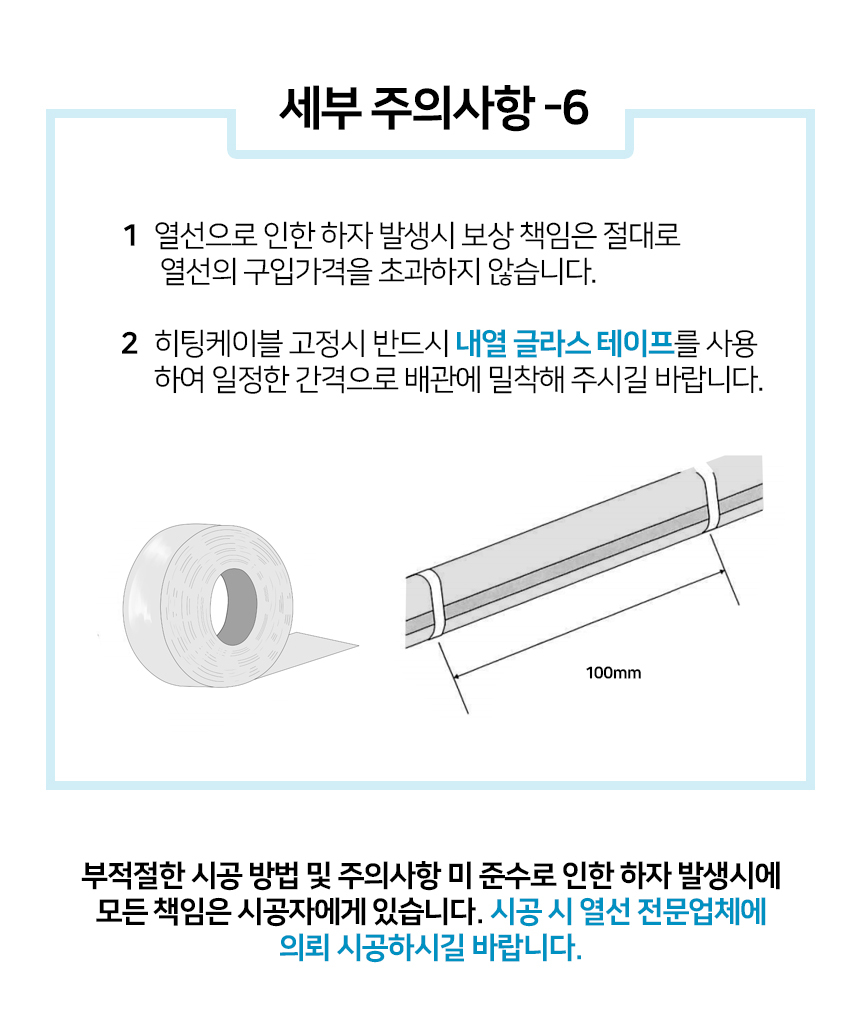

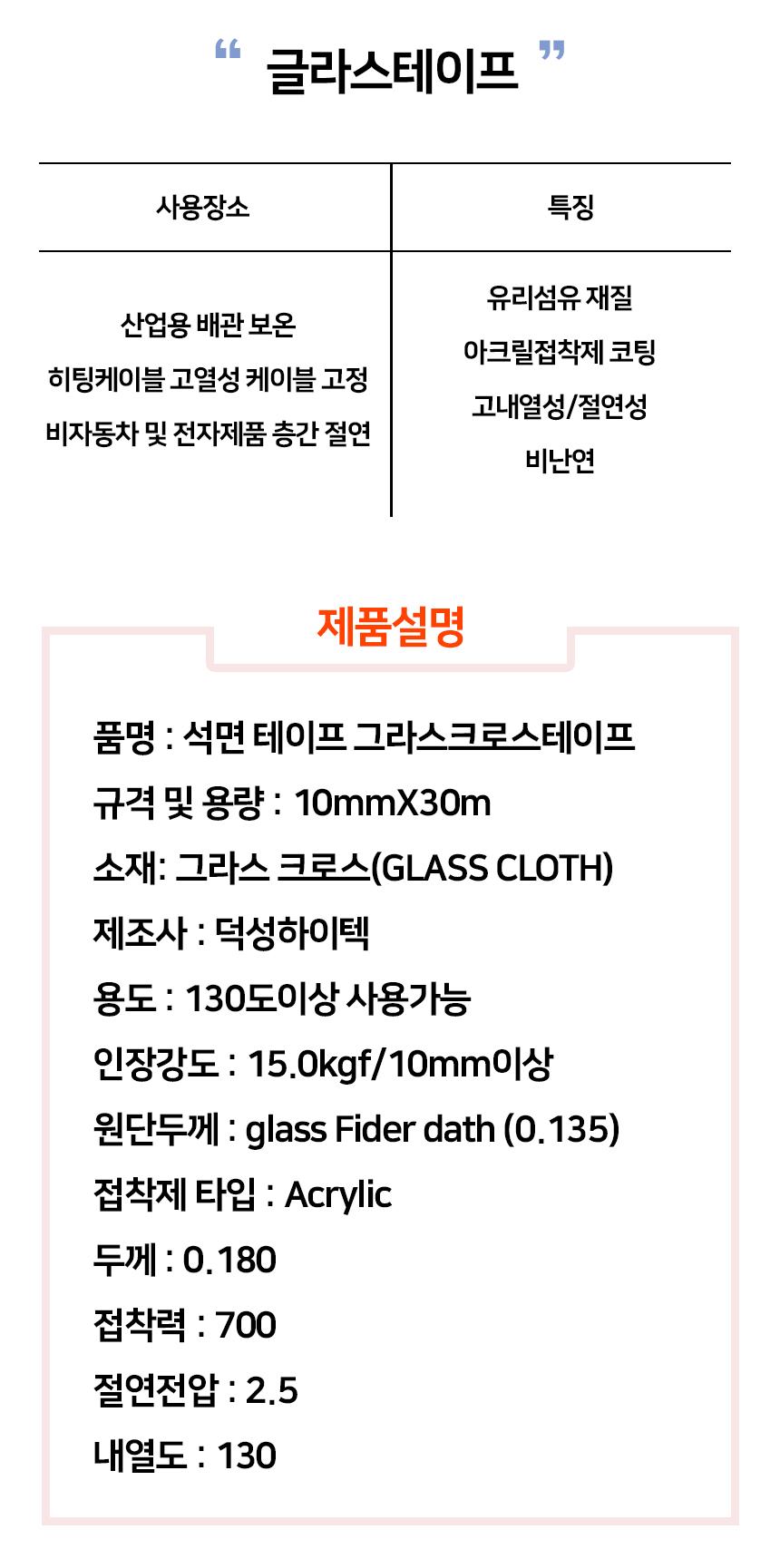

그라스크로스 테이프

(석면테이프 / 열선 고정용)

​

​

열선에서 발생하는 열을 견딜수 있는 테이프입니다.

일반 절연 테이프를 절대 사용하시면 안됩니다.

이유는 테이프가 열에 녹아서 흘러내린 후 케이블의 전원이 흐르는 부분이 쇼트가 나면서 화재로 이어지는 현상이 발생합니다.

​

​

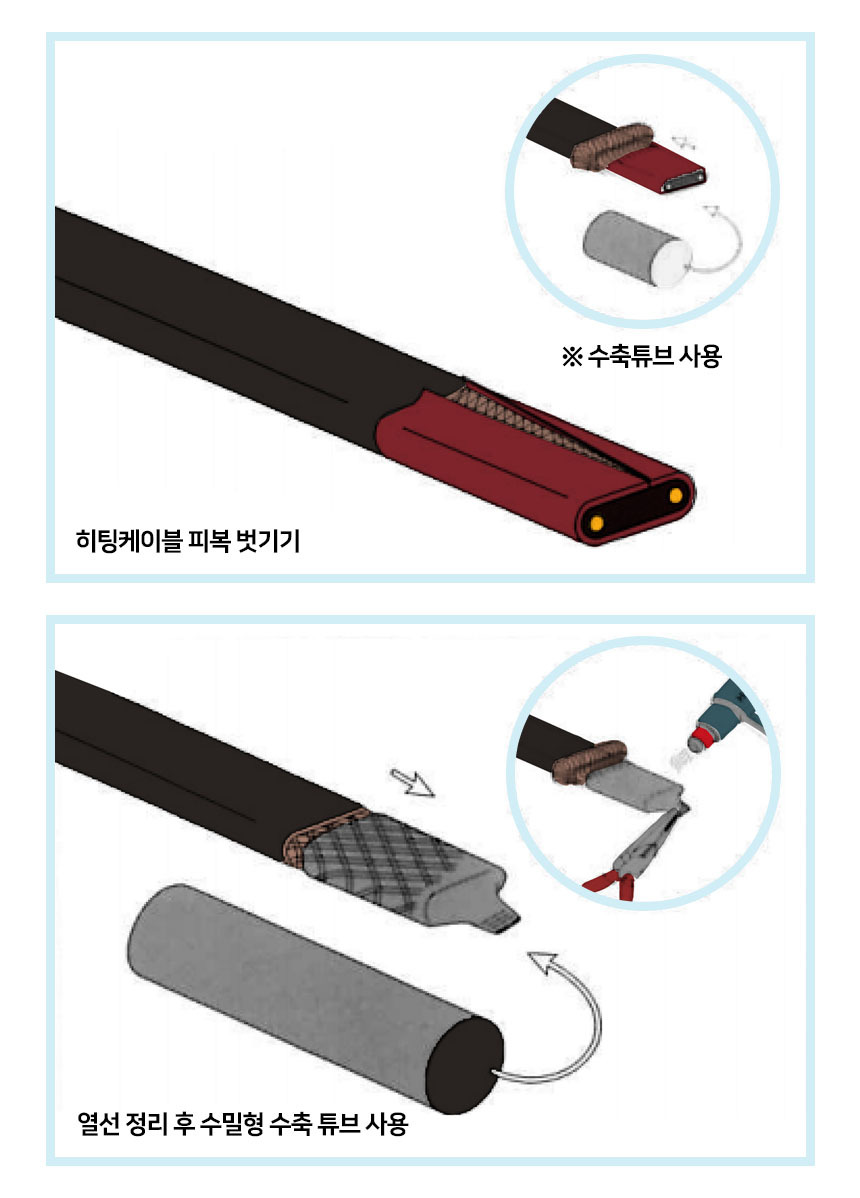

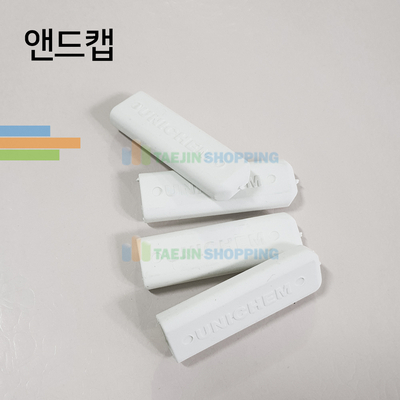

END CAP

열선 끝 마무리용

​

​

​

​

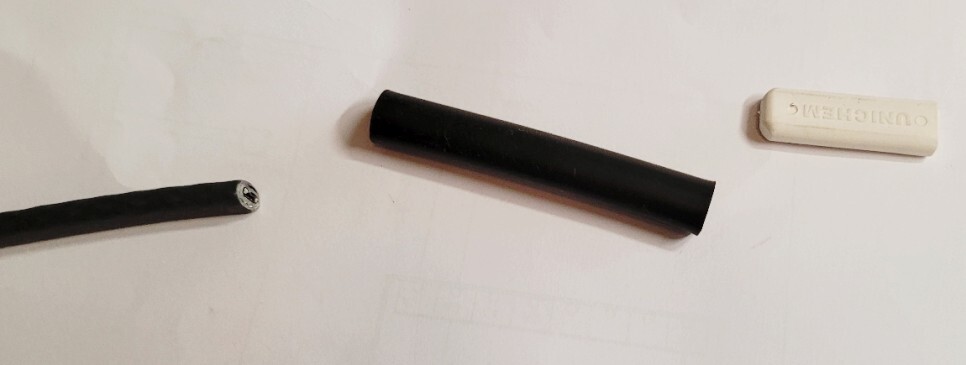

앤드캡을 씌운 후 수축튜브를 사용하여 마무리를 지어야 합니다.

​

​

​

​

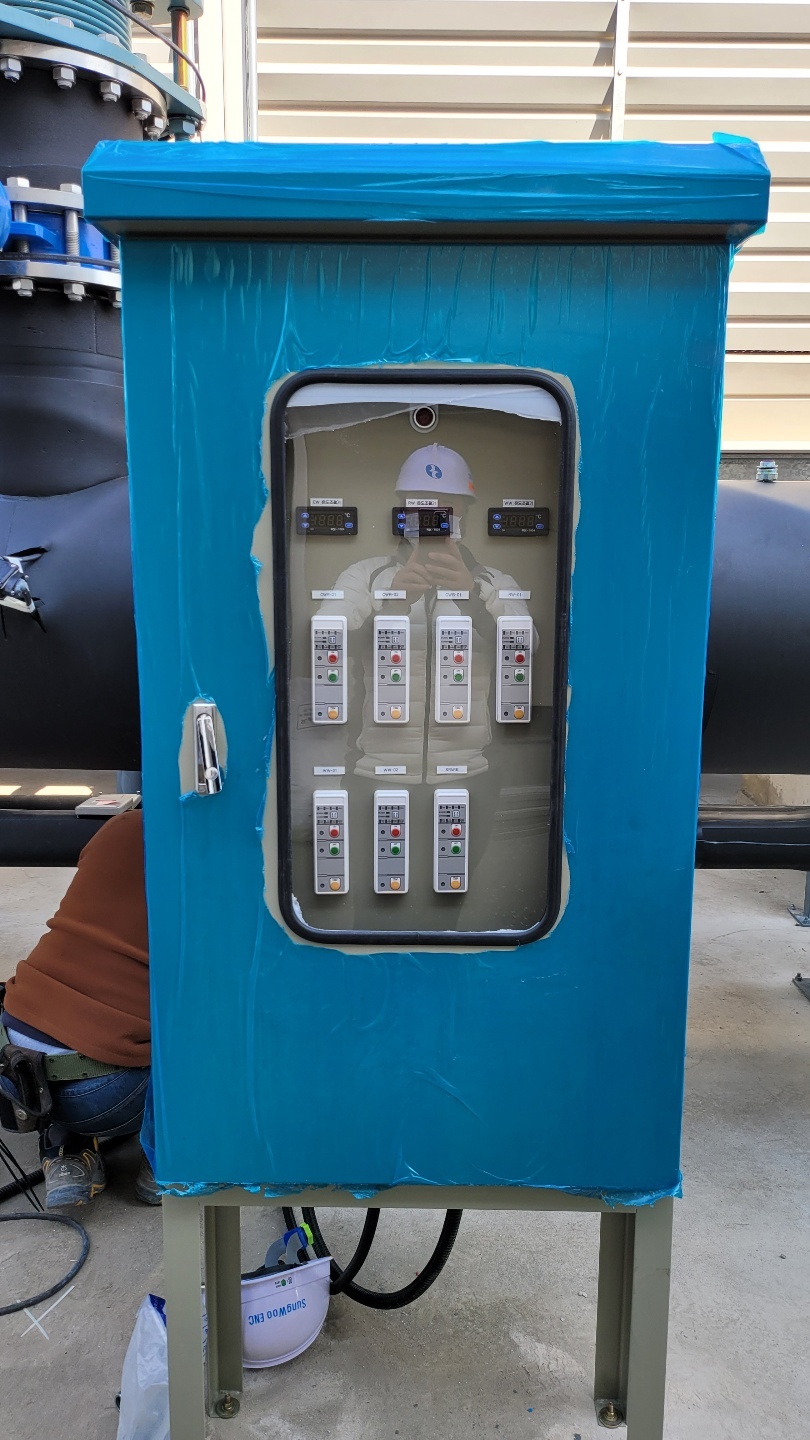

제어반

온도 제어용

​

제어반은 선정시 전문가와 상담을 하시길 바랍니다.

1회로 구성, 2CCT, 3CCT 등등... 그이상을 선정합니다.

또한 온도 감지를 사용하는 배관별로 온도제어를 다르게 해야 할 경우에는 온도조절기를 별도로 설치하도록 합니다.
