안녕하세요. 태진컴퍼니입니다.
이번 포스팅에서는 열선시공 및 히팅케이블 설치 방법에 대해 보여드리고자 합니다.
준비 자재부터 유의사항까지 꼭 확인하시고 안전한 동파방지를 유지하시기 바랍니다.

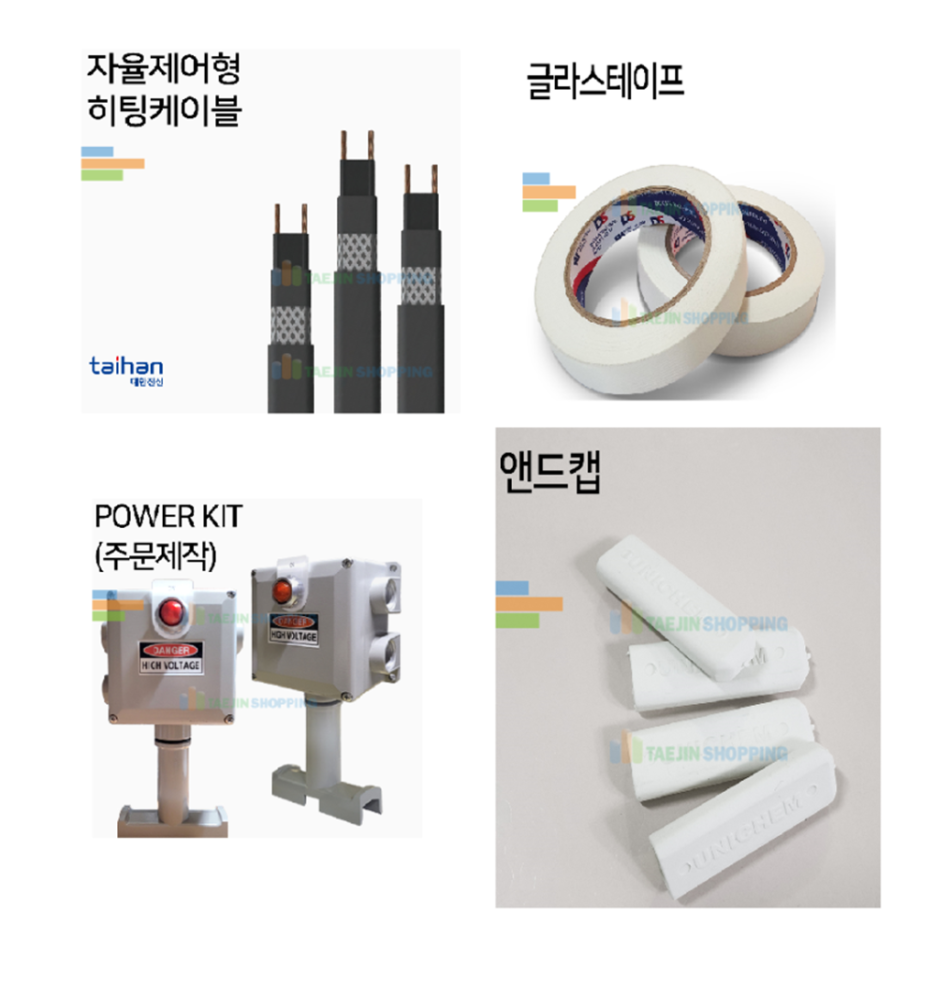

먼저 준비 자재목록에 대해 알아보겠습니다.
히팅케이블(열선),그라스크로스테이프,전원연결KIT,앤드캡
자재 준비가 모두 끝나셨다면 열선감기에 대해 알아보겠습니다.
열선감기는 80MM 기준으로 감기 방식이 다르므로 아래 설명을 참고하여 시공하시길 바랍니다.

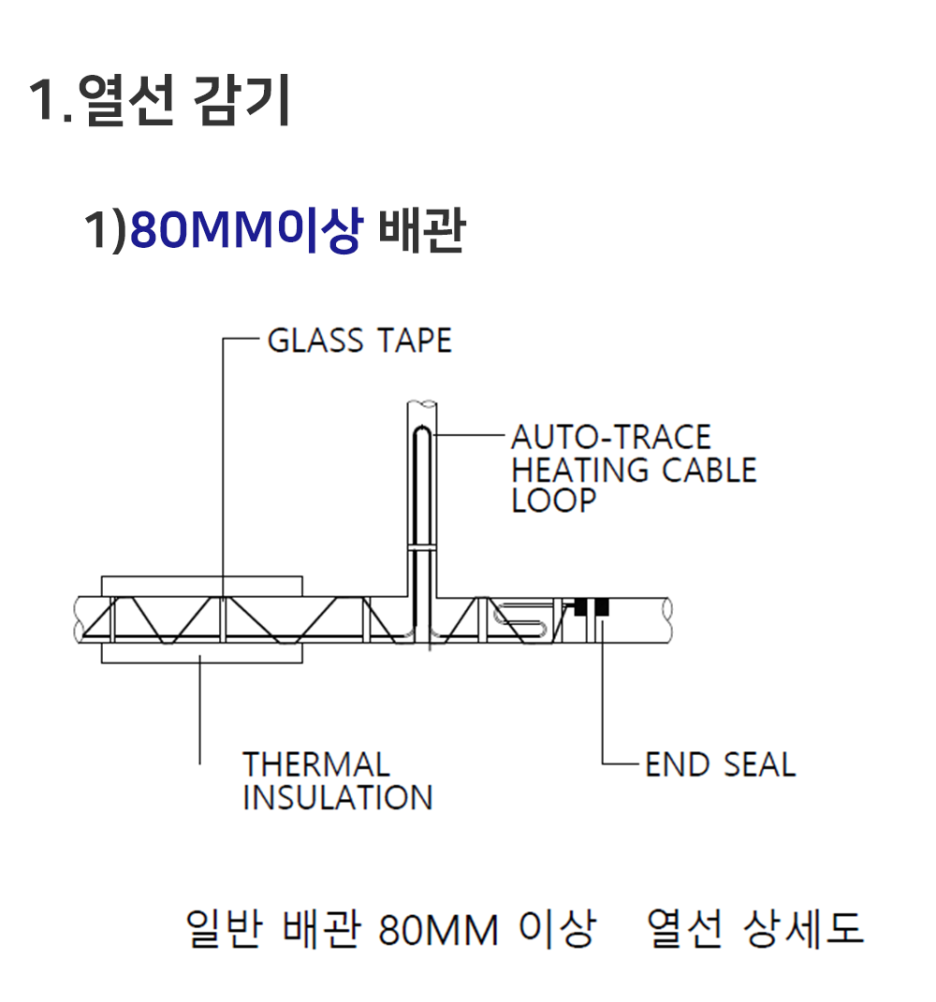

80MM이상 배관에는 돌려감기를 추천드립니다.
열전도율에 의해 전체적인 배관의 온도를 유지할 수 있습니다.
열선의 고정방법은 꼭 그라스크로스테이프로 하셔야합니다.
일반 테이프는 열이 발생한 후 형질변경이 되어 풀어지는 현상이 발생됩니다.
그러므로 꼭! 그라스크로스테이프를 사용하시기 바랍니다.

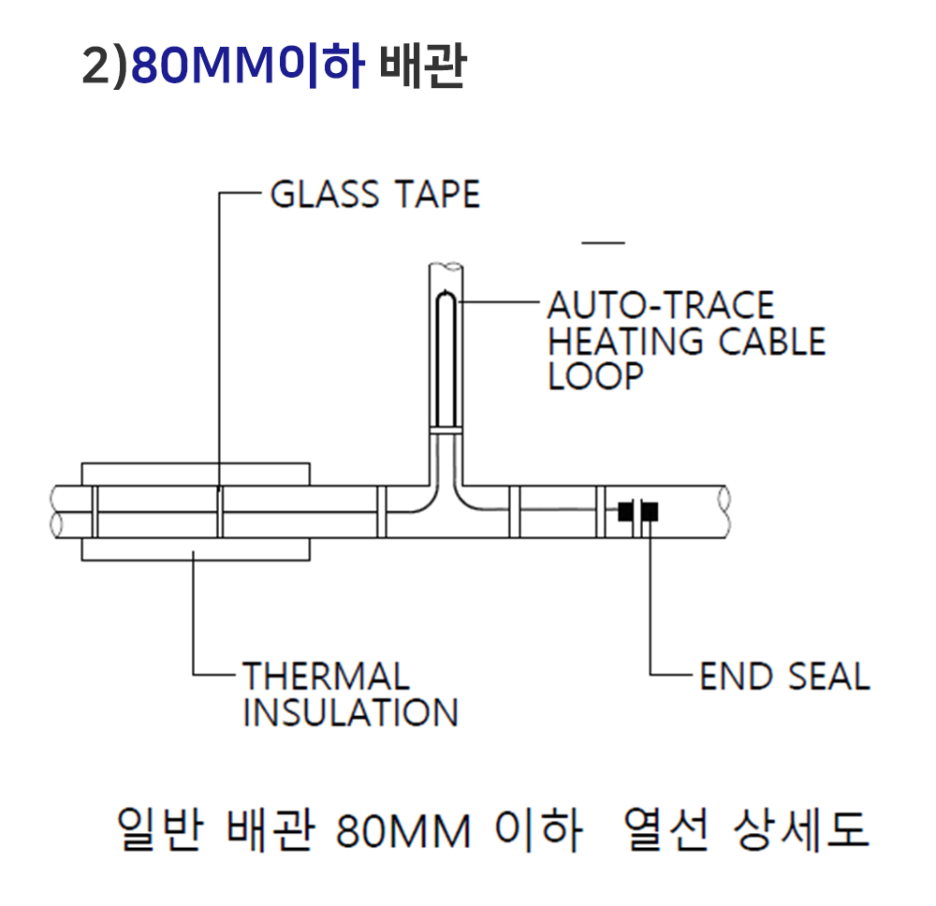

80MM이하 배관에서는 일자감기를 추천드립니다.
일자로 감아도 65도의 열이 전도되므로 이상없이 사용하실 수 있습니다.
이때도 마찬가지로 열선의 고정은 꼭 그라스크로스테이프를 사용하시기 바랍니다.

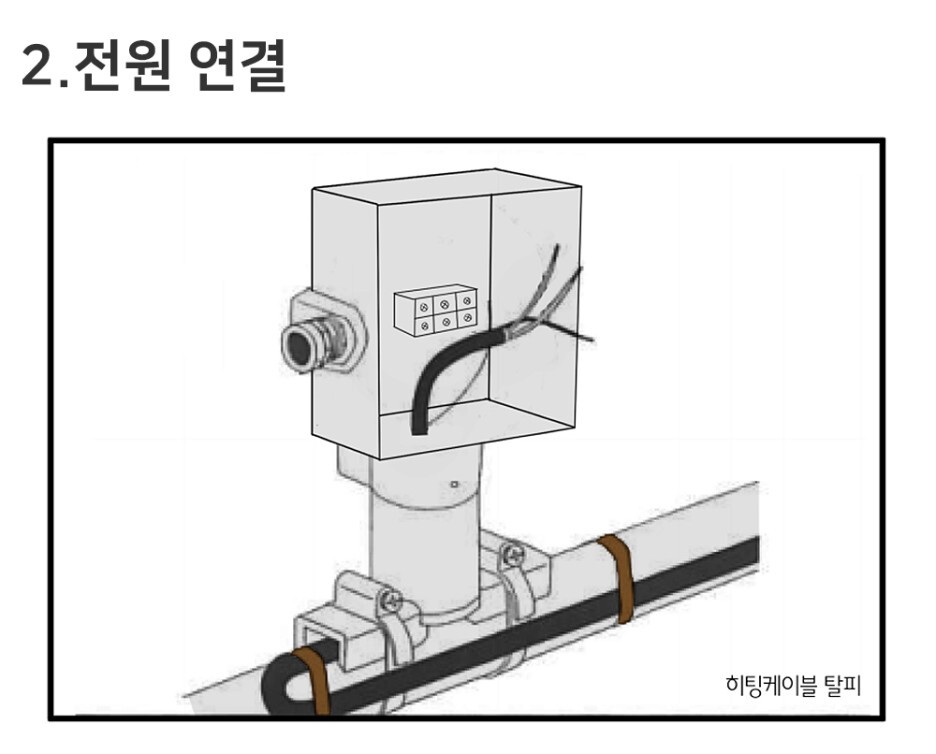

열선감기가 끝나셨다면 다음은 전원연결에 대해 알아보겠습니다.
전원연결시에는 연결KIT를 꼭 사용하시기 바랍니다.
연결KIT를 사용하여 단자처리를 하게되면
열선의 열이 일반전선으로 전도되는 것을 방지하여 안전하게 사용하실 수 있습니다.
그러하지않고 일반결합을 하게되면 전원선과 열선이 접촉되는 경우가 발생하게 됩니다.
이럴 경우 열선의 열이 일반전선으로 전도되어 피복이 벗겨지는 현상이 발생하며
그로 인해 쇼트로 인한 사고가 발생될 수 있습니다.
부득이하게 그냥 일반결합 연결을 해야할 경우 아래그림을 참조하시기 바랍니다.

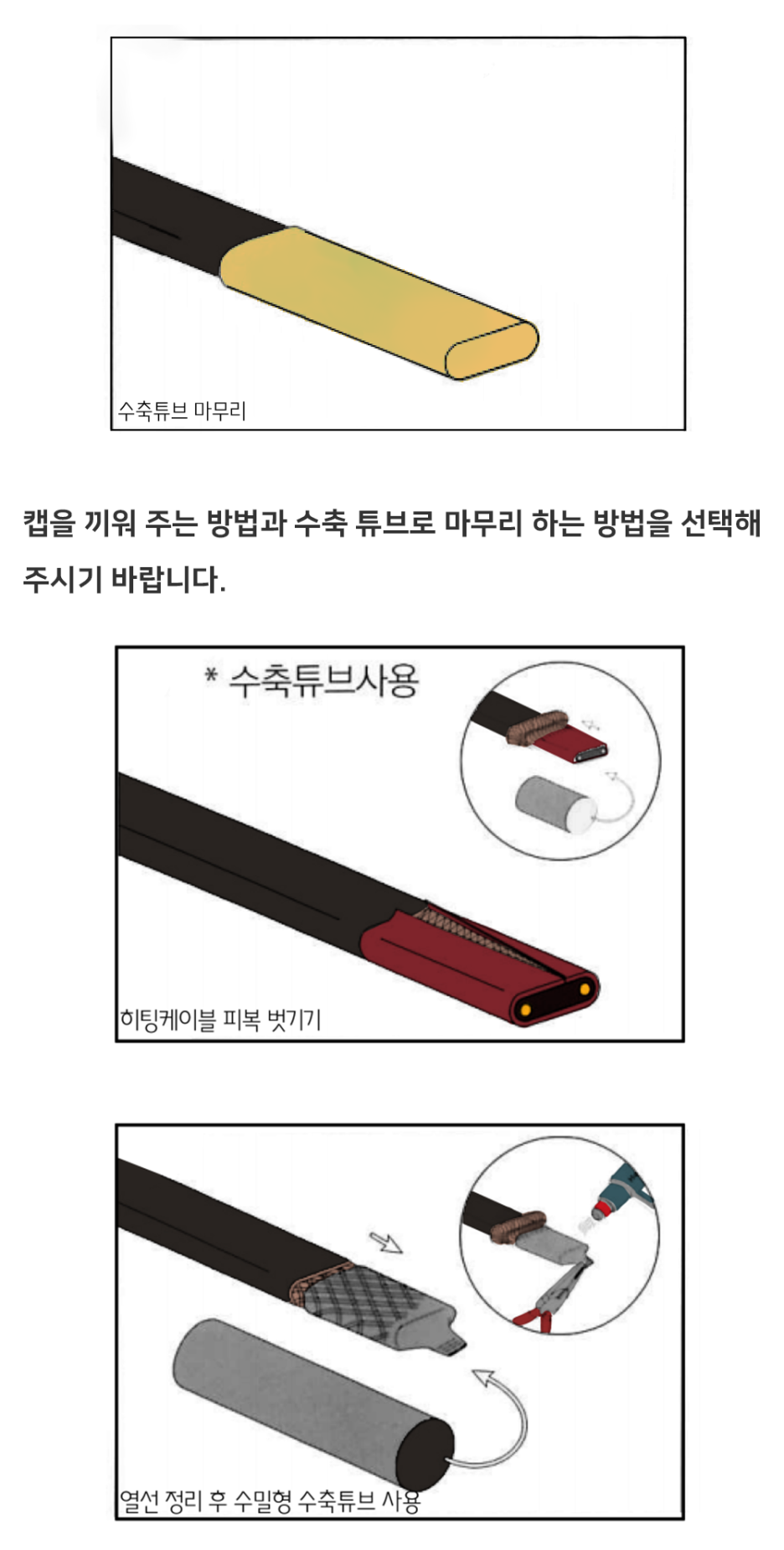

이제 마지막으로 히팅케이블 말단처리 방법입니다.
END캡을 끼워주는 방법과 수축튜브로 마무리하는 방법이 있습니다.
두가지 방법 모두 안전하니 선택하여 마무리해주시면 되겠습니다.
이 때 절대 절연 테이프는 사용하시면 안됩니다.
모든 시공이 끝났습니다.
위와 같이 시공하여 안전한 동파방지를 유지하시기 바랍니다.
궁금하신 사항이나 더 알고싶으신 사항이 있으시면 언제든지 연락 주시기 바랍니다.
