급탕 제어 시스템









위 그림의 제어 방식은 스팀 보일러를 통한 급탕 제어 방식 다이어그램 입니다.

환수관과  급수관의 온도를 감시하여 급탕의 온도를 24시간 원할하게 온도제어를 할 수 있습니다.



제어 방법은  급수 온도의 따라 설정값을 지정하여 이방 제어밸브(스팀공급)를 제어하여 급탕의 온도를 상승시킵니다.

또한 급수 온도의  값에 따라 급탕 대류 펌프를 제어 하여 탕의 온도를 지속적으로 유지 할 수있으며 적은 열량으로도 탕의 온도를 급상승 시킬 수 있습니다.



환수 온도는 환수 온도의 저하로 인해 급탕 순환 펌프를 제어하여 사용하지 않을 시에는 온도를 떨어 트리지 않는 역할을 하게 됩니다.



위의 SYSTEM을 사용함으로 에너지 세이브를 할 수 있다는것이 장점 입니다.

급탕 제어를 하기 위한 제어기기 모음

배관 온도 조절기



스팀용 이방제어밸브



이방 제어밸브   액추레이터



배관내부에 삽입하여 온도를 감지한 후 제어까지 가능한기기 입니다.

local 제어기기 입니다.

제어반 외형도

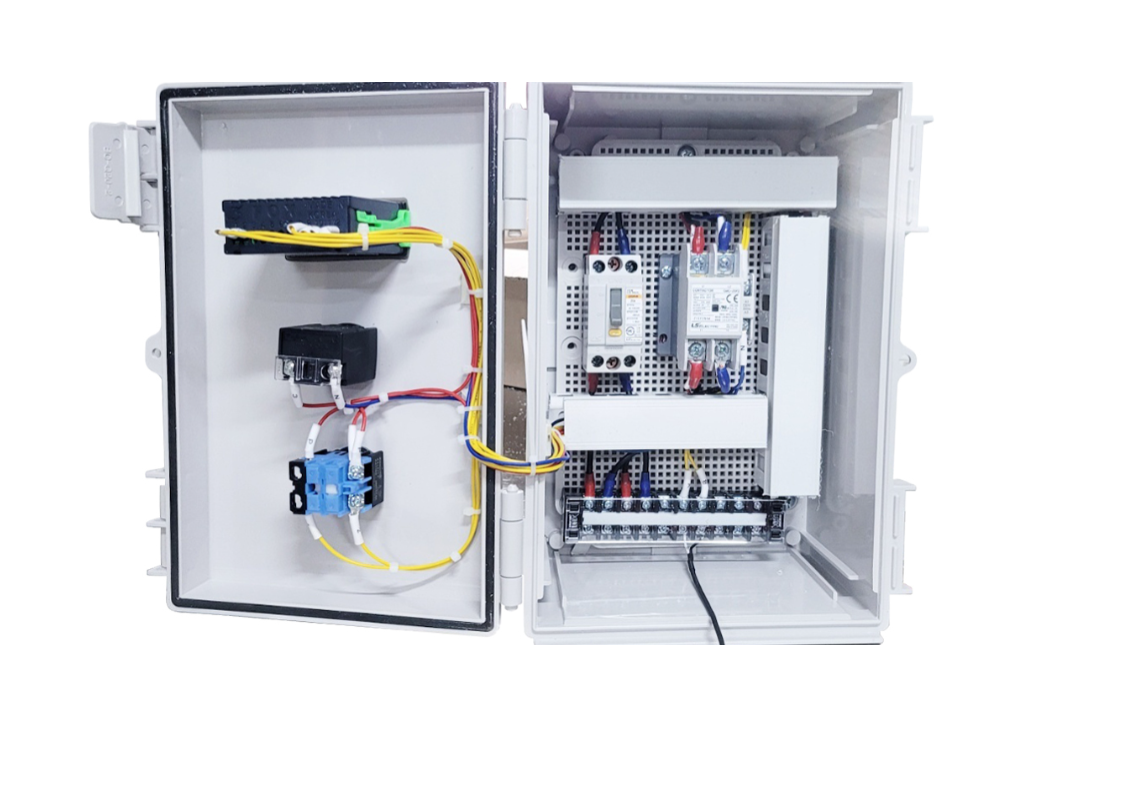

제어기기 판넬

220v 단상 모터를 제어 할 수 있는 제어반입니다.

배관 내에 삽입하지 않으며 배관 외부에 부착하는 타입으로서 온도제어를 할 수있는 제어반 입니다.



급탕 제어는 여러가지 방법이 있습니다.

1) 이방 제어밸브를 통한 스팀으로 급탕 제어

2) 보일러 가동 후 순환 펌프 제어

3) 전기 가열기를 통한 급탕 가열 제어

1) 이방 제어밸브를 통한 스팀으로 급탕 제어

이방 제어 밸브를 통한 급탕가열방식은 스팀이 급탕 코일로 지나가면서 급탕 내부에 열을 공급하여 가열 하는 방식입니다.

그에 따른 제어 방식은 급탕 내부에 온도 센서를 삽입하여 온도 감지후 이방 제어 밸브 액추레이터를 제어 하여 온도를 유지 하게 됩니다.

제어기기 목록은

1) 배관온도 조절기  2) 온도 제어밸브 3) 제어밸브 액추레이터

2) 보일러 가동 후 순환 펌프 제어

보일러 기동 신호를 감지하여 배관 외부에 부착한 다이오드 소자의 온도 감지기를 통하여 펌프를 제어 할 수있다.

3) 전기 가열기 를 통한 급탕 가열 제어

전기 가열기를  급탕 내부에 삽입하여 온도를 제어 하는 방식으로서 전기 가열기를  제어반에서 온도 제어를 한다.
