동파방지 히팅케이블 제어반 7CCT 설치 시공사례

동파방지 열선 & 히팅케이블 온도 제어반 7~8CCT 판넬 설치 및 시공

​

- 온도 감지 3개소 디지털 온도 조절기

- 총 회로 7CCT

- 옥외 냉각탑 라인 열선 공사

​

​

​

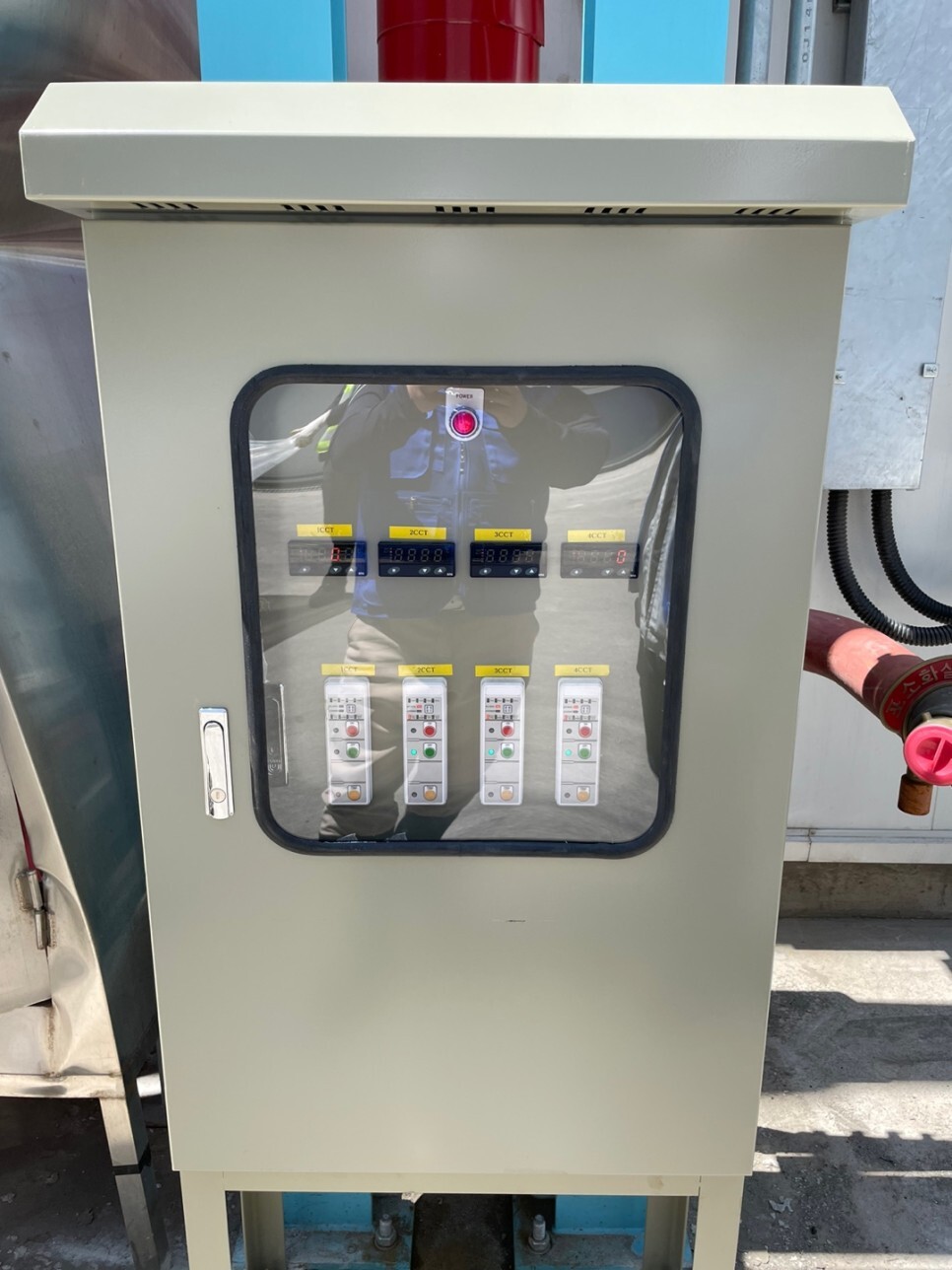

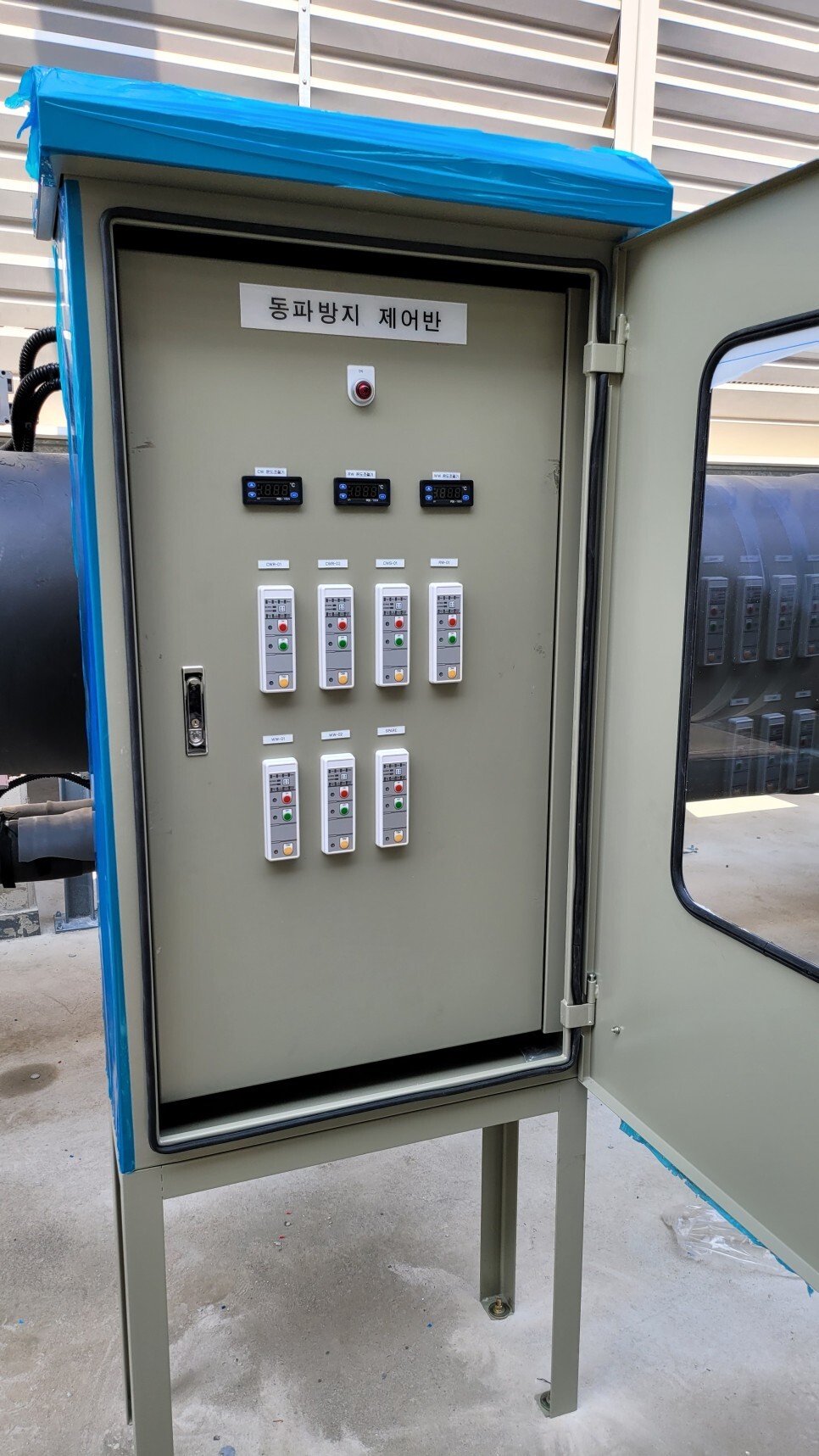

PCU 스위치를 이용한 7CCT 동파방지 판넬 설치 사진/현장 동작 조건

​

※1개소 에 설치 된 온도 조절기 에 의한 제어※

3CCT 1개소 / 2CCT 2개소

총 7CCT 설치

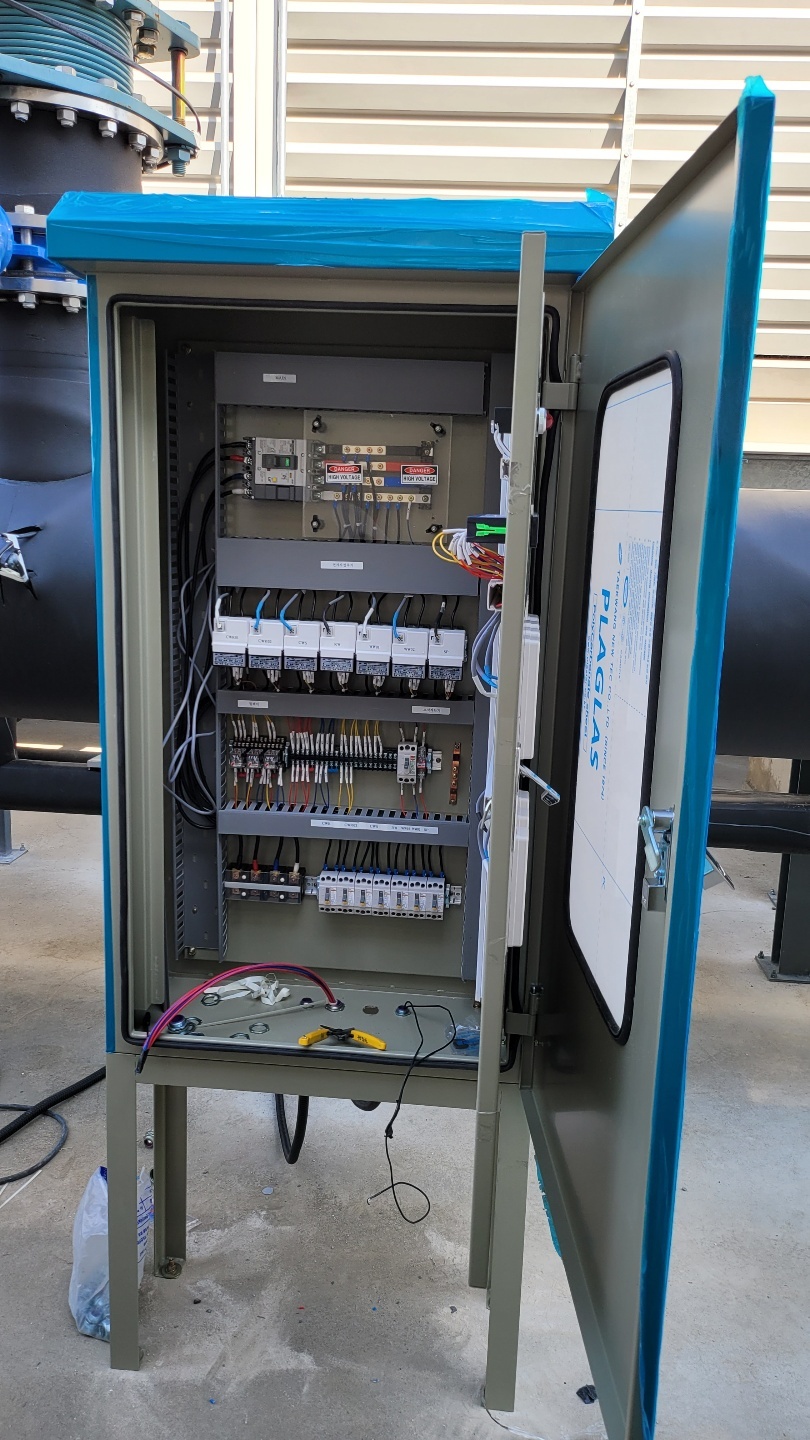

외함 설치 / 외함 연결 작업

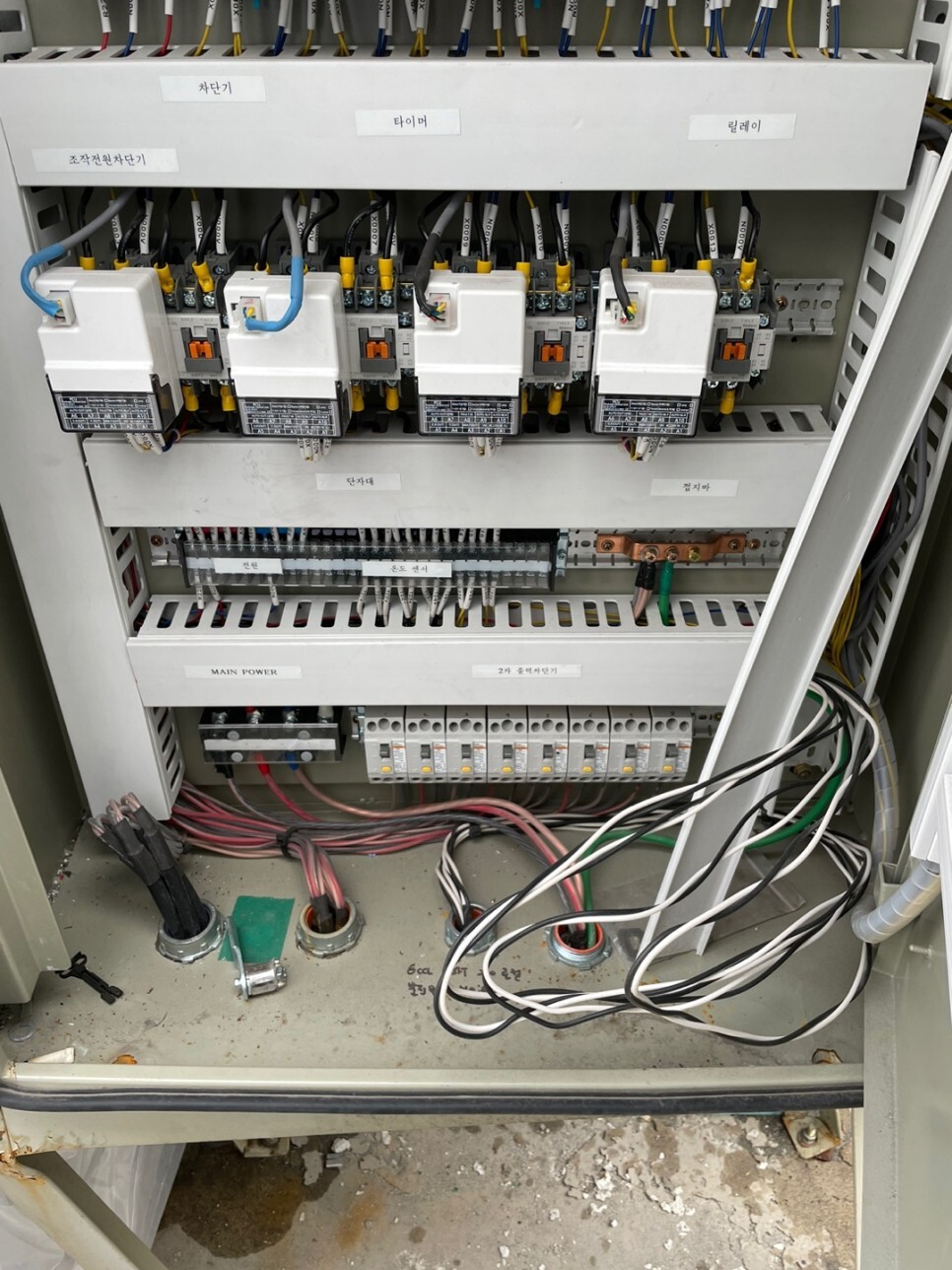

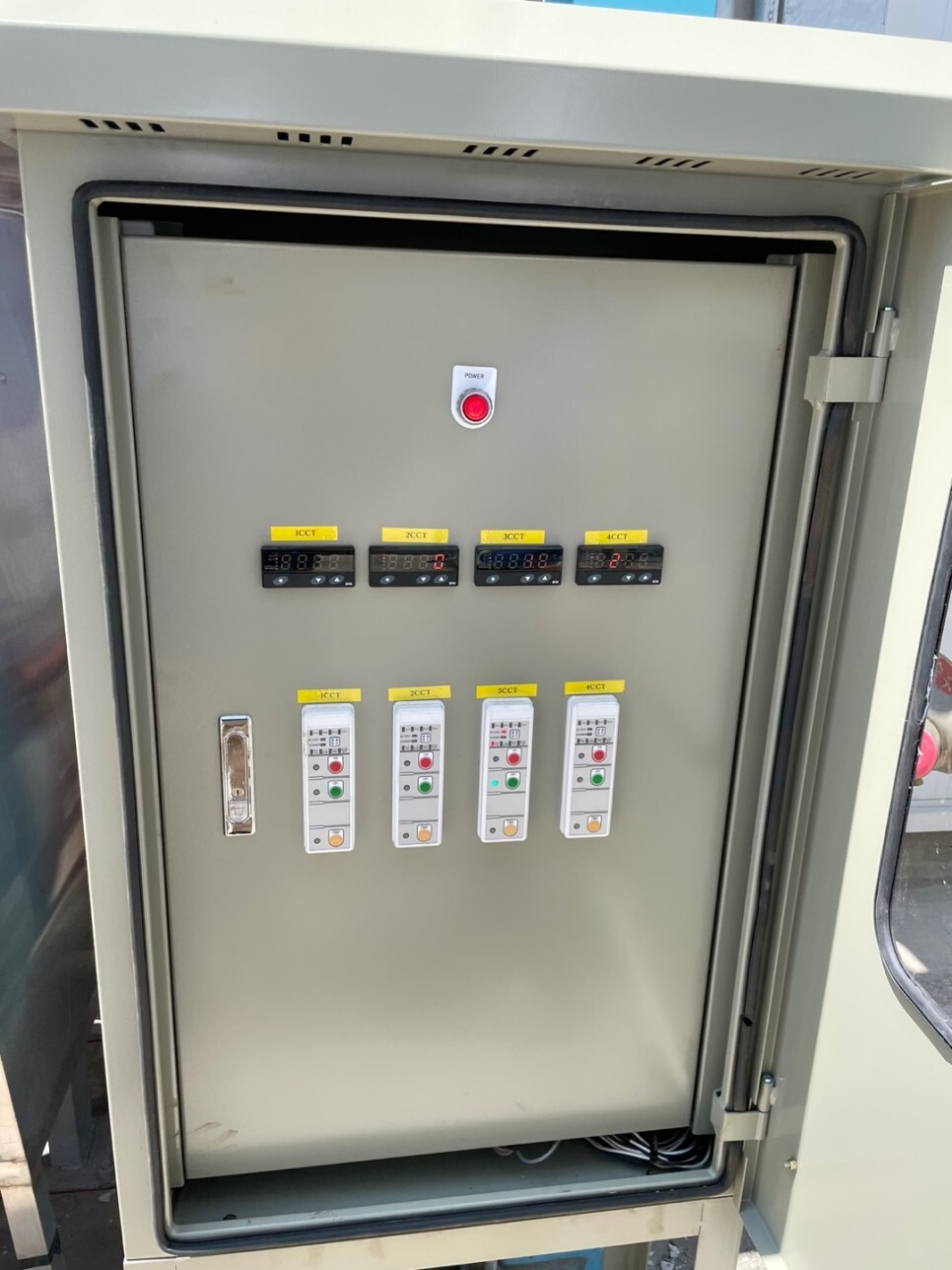

- 온도 감지 4개소 디지털 온도 조절기

- 총 회로 8CCT

- 소방 라인 열선 공사

​

​

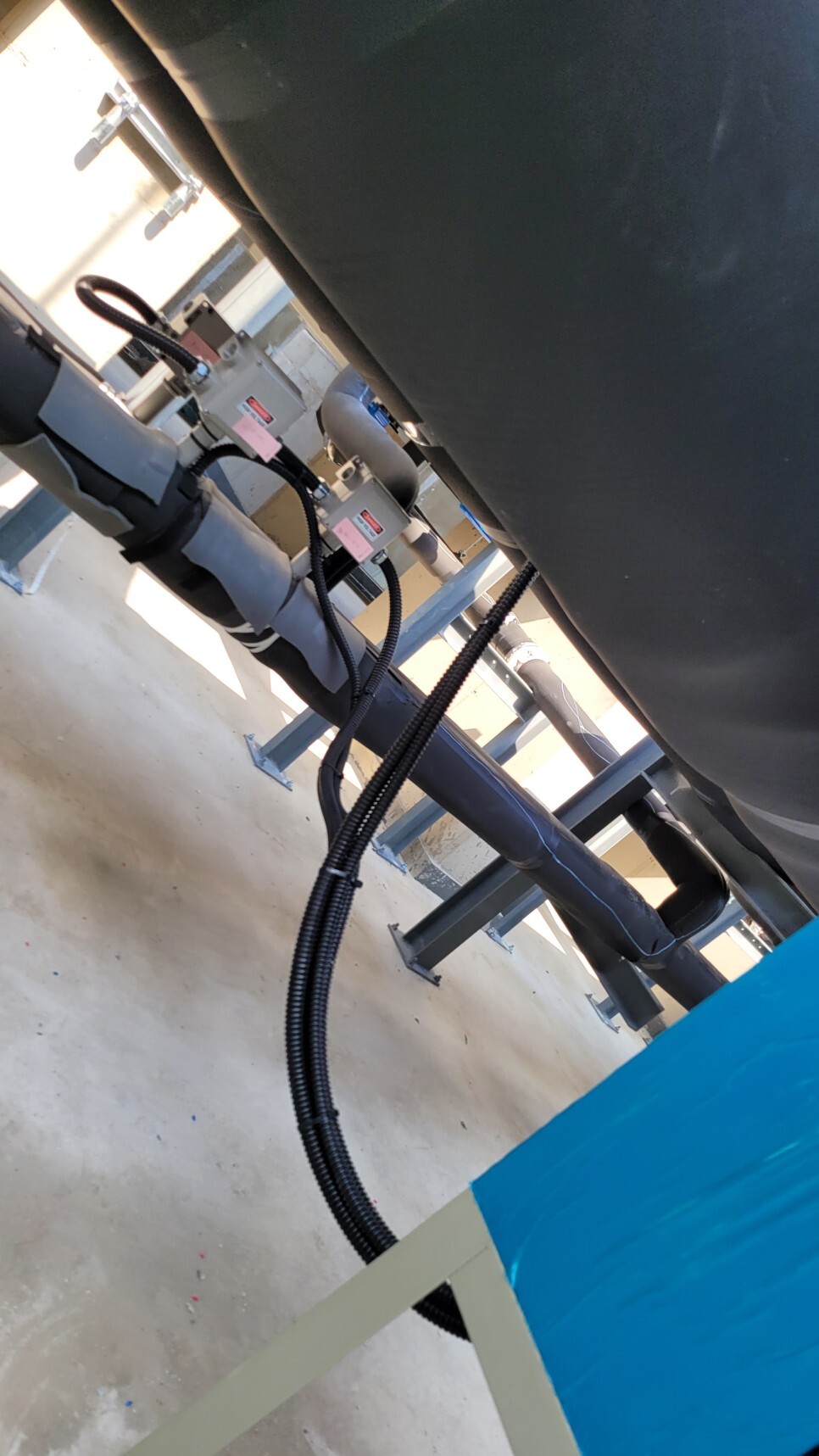

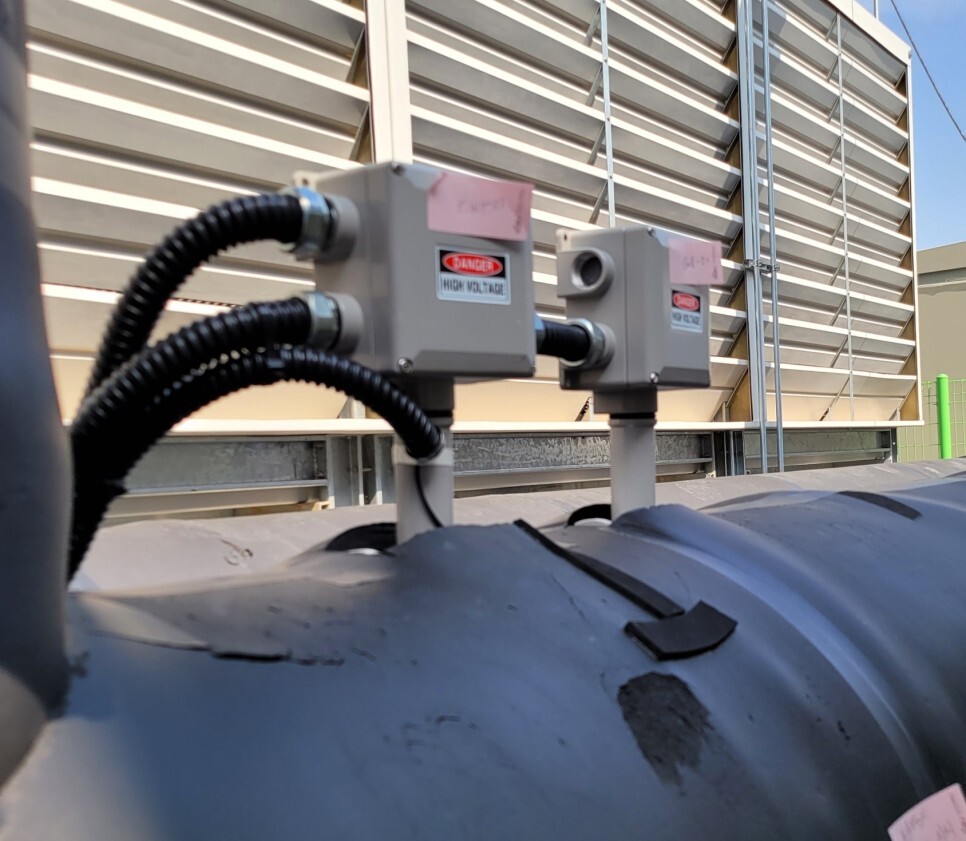

POWER KIT 회로별 설치

​

​

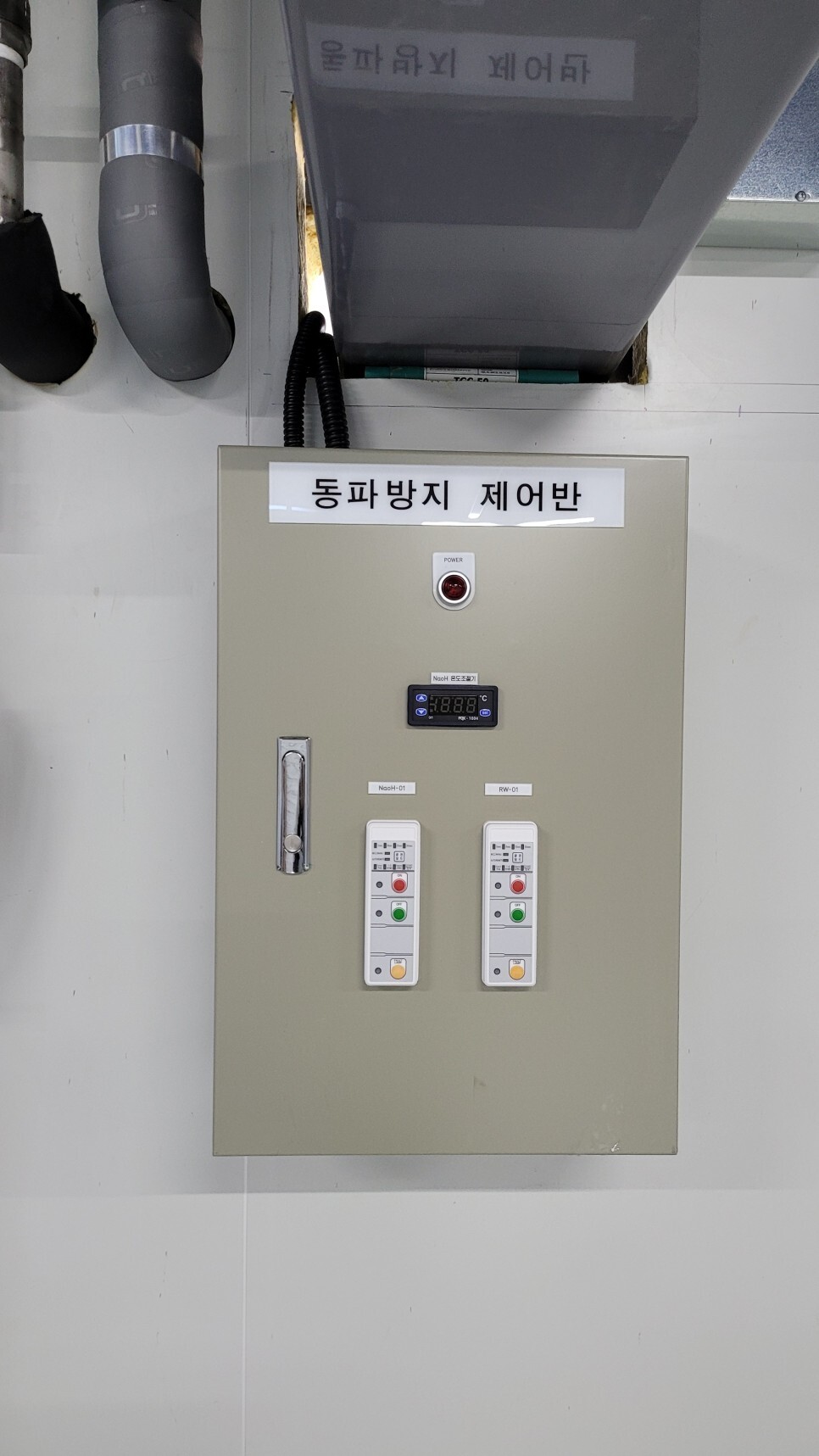

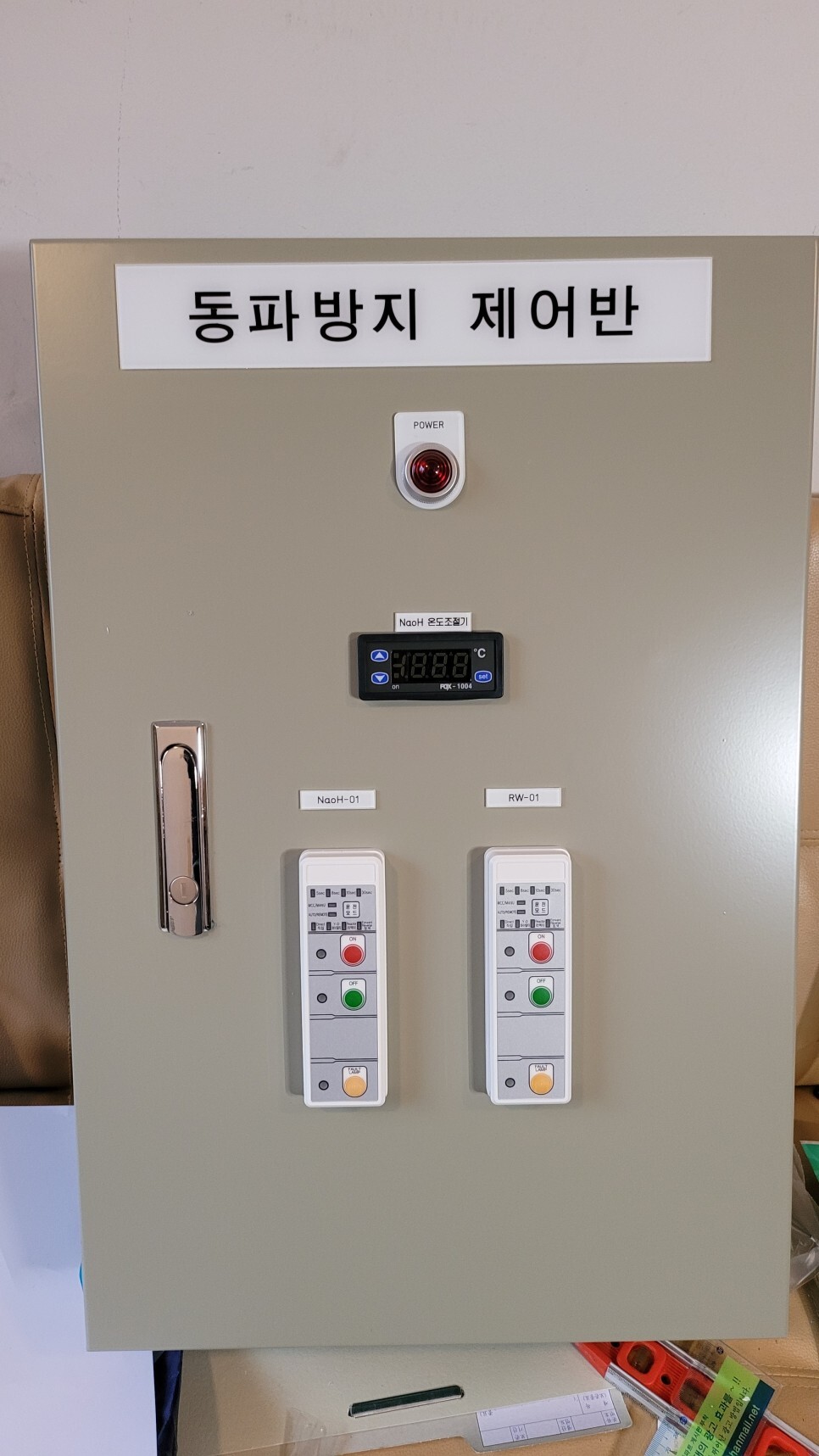

옥내 2회로 동파방지 제어반 설치

​

​

동파방지 히팅 케이블

대한전선 히팅케이블 TLSR-16 방폭 겸용 제품 사용

(국내 생산 제품 중 안전도 높고 가격 대비 안정적인 제품)

​

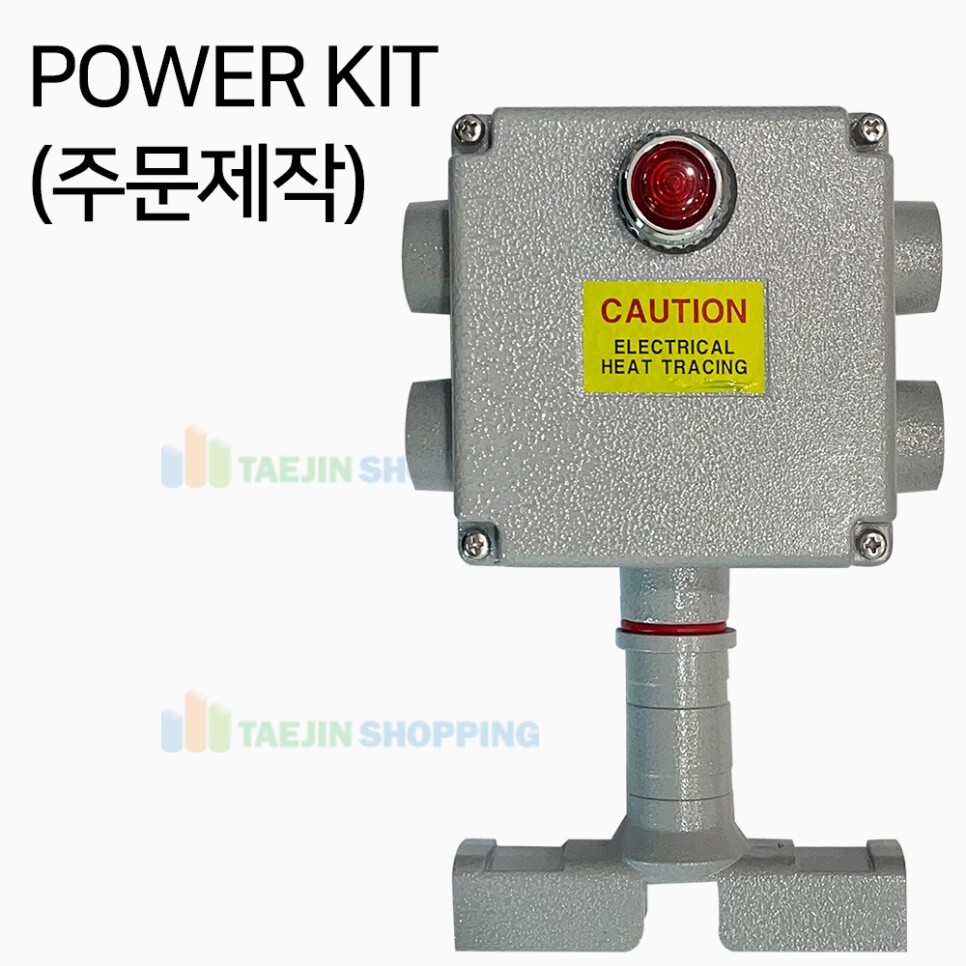

파워 키트

태진쇼핑 제작품

(옥외 방수 방폭형 사용)

​

기타소모 부자재

글라스 테이프, END CAP

(태진쇼핑 제품)

​

​

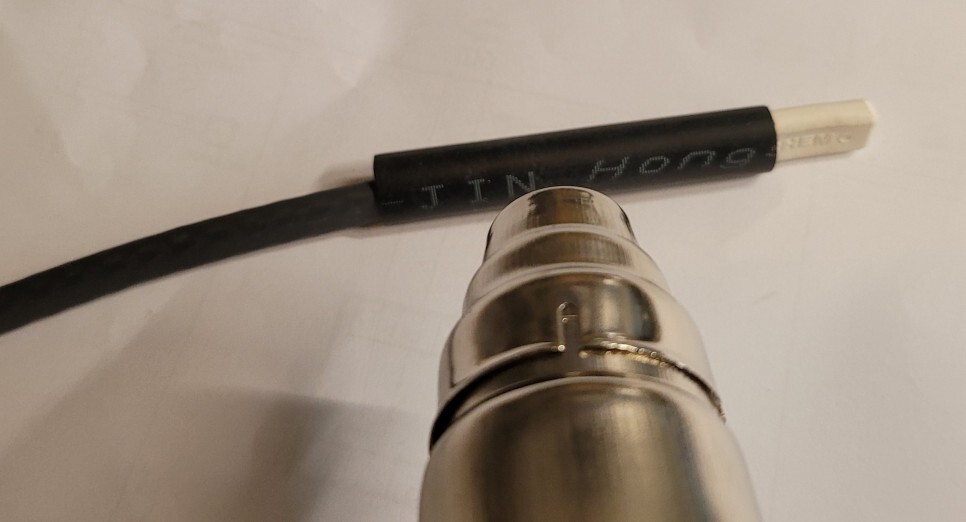

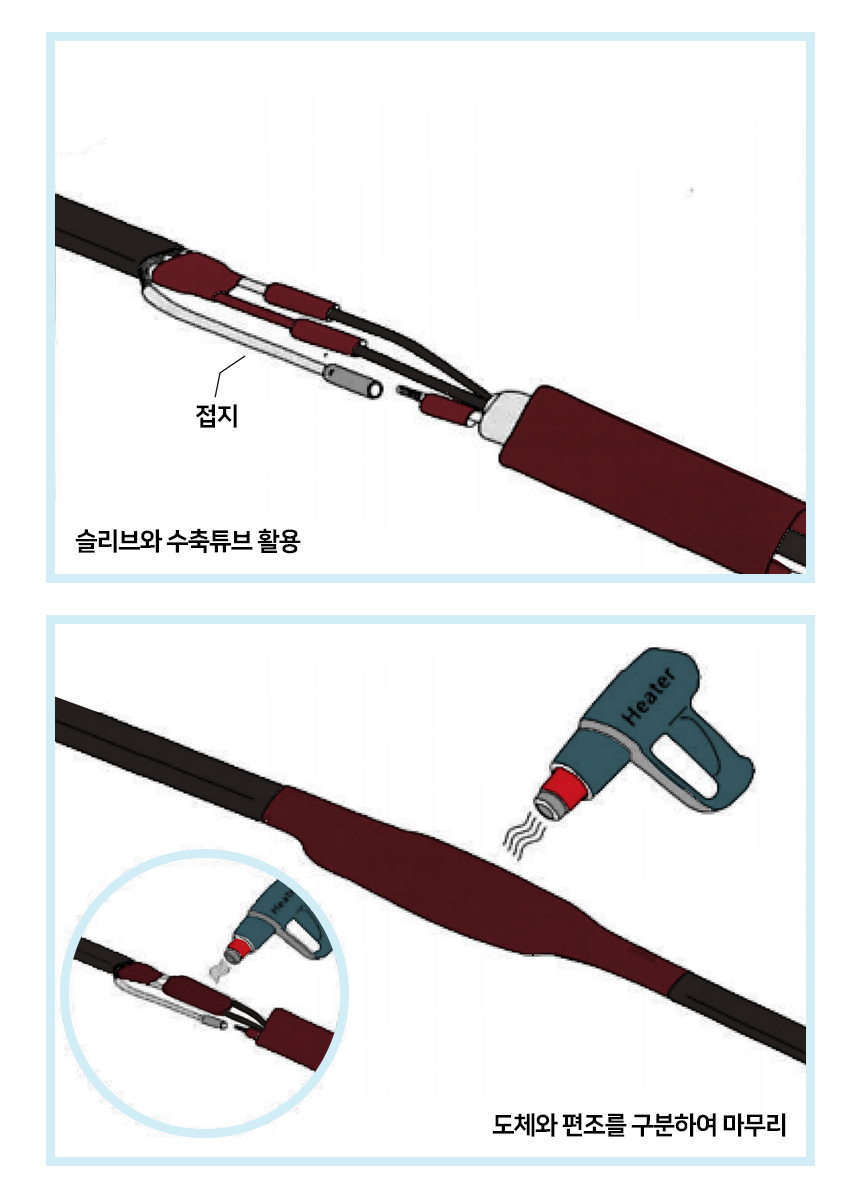

열수축튜브를 사용하여 마감 처리

​

주의

※절연 테이프 사용 금지※

히팅케이블은 열이 발생하므로 절연 테이프 사용시 열에 의해 늘어나는 경우가 발생, 접착력이 떨어져 전기 합선 및 히팅케이블의 화재 발생 위험이 있습니다.

​

​

​

POWER KIT를 사용하지 않는 경우에는 열수축 튜브를 사용해야 합니다.

방법은 위 그림 과 같이 처리합니다. 옥외의 경우에는 필히 POWER KIT를 사용 해야 합니다.



---

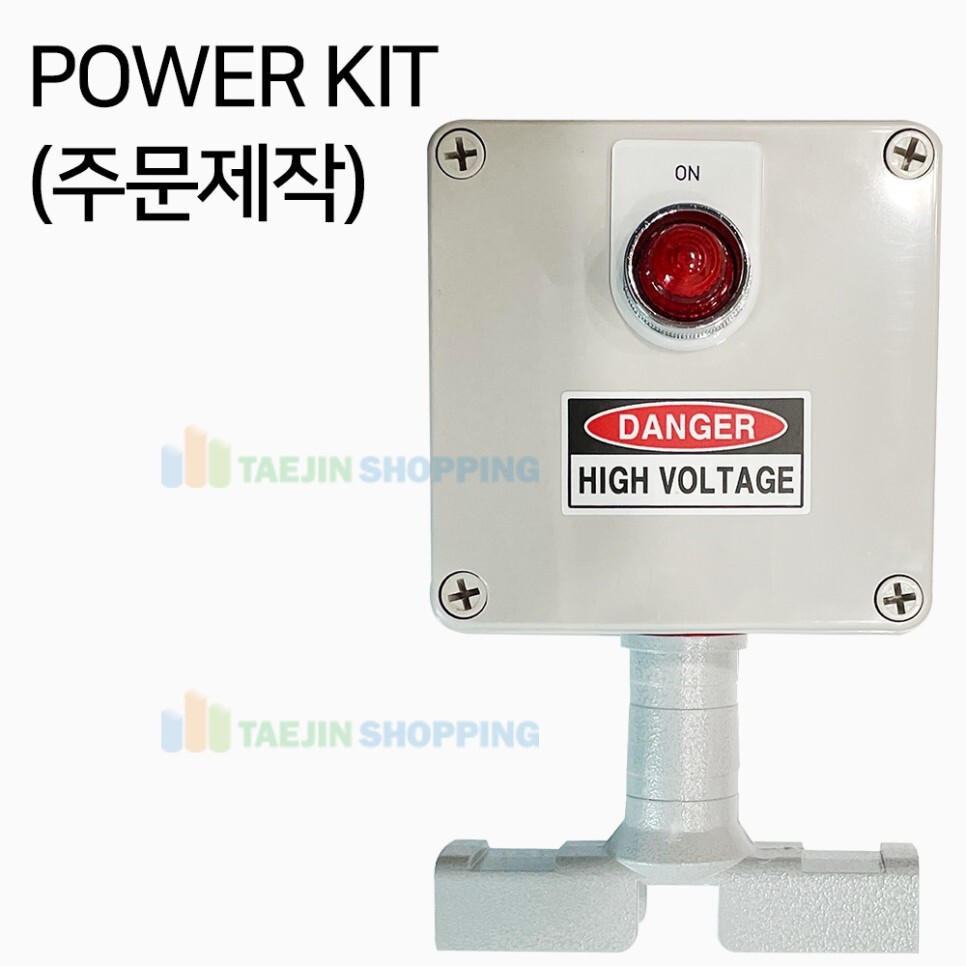

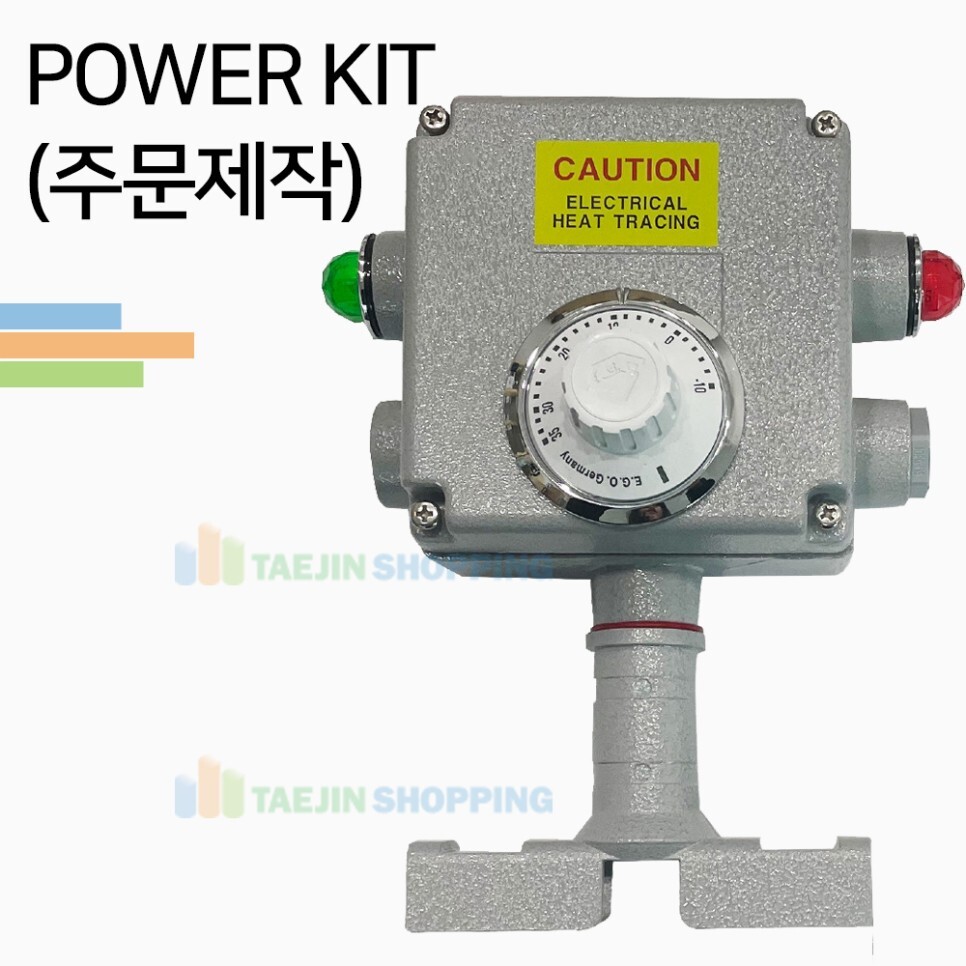

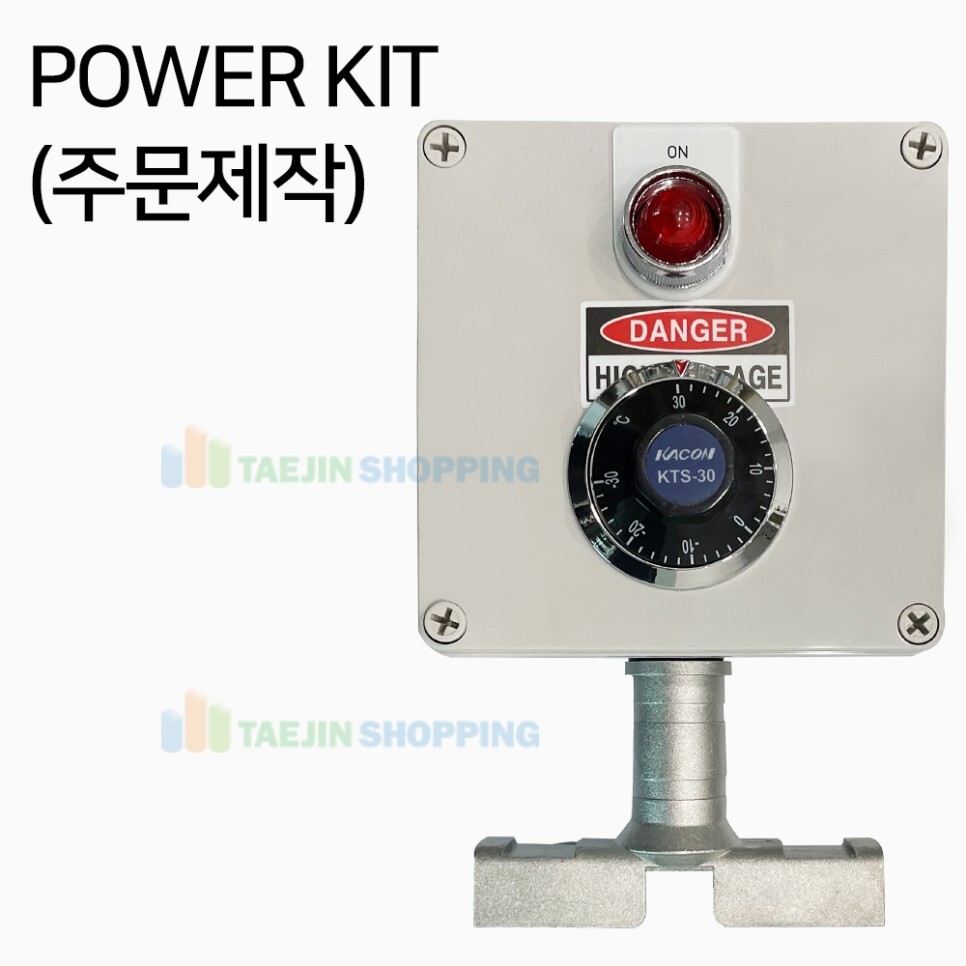

태진쇼핑에서 구입가능한 - POWER KIT 의 종류





​
